Perfiles Americanos
Perfiles Americanos
AULASA fabrica los carriles ligeros americanos desde 20 hasta 90 libras/yarda, bajo norma ASTM A1. Esta norma es válida para carriles de peso igual o superior a 60 lb/yd. Para los carriles ligeros de peso inferior a 60 lb/yd que no tienen la composición química especifi cada por ninguna norma americana, AULASA los fabrica de acuerdo a las normas DIN 5901 y EN-13674-4. Las longitudes estándar ofertadas son 20, 30, 33 y 40 pies. Bajo pedido se pueden suministrar longitudes de 50 pies y 60 pies.
Tabla de Características
Características del Carril ligero para los perfiles americanos:
PERFIL | PESO | ALTURA H | BASE F | CABEZA K | ALMA S | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| lb/yd | kg/m | mm | pulgadas | mm | pulgadas | mm | pulgadas | mm | pulgadas | ||

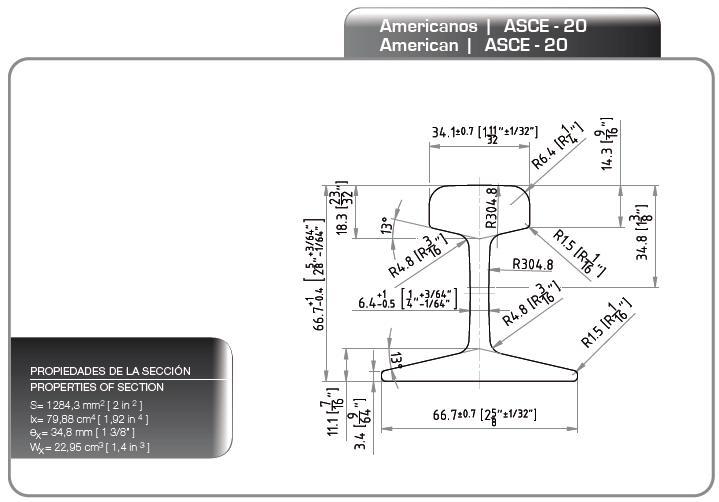

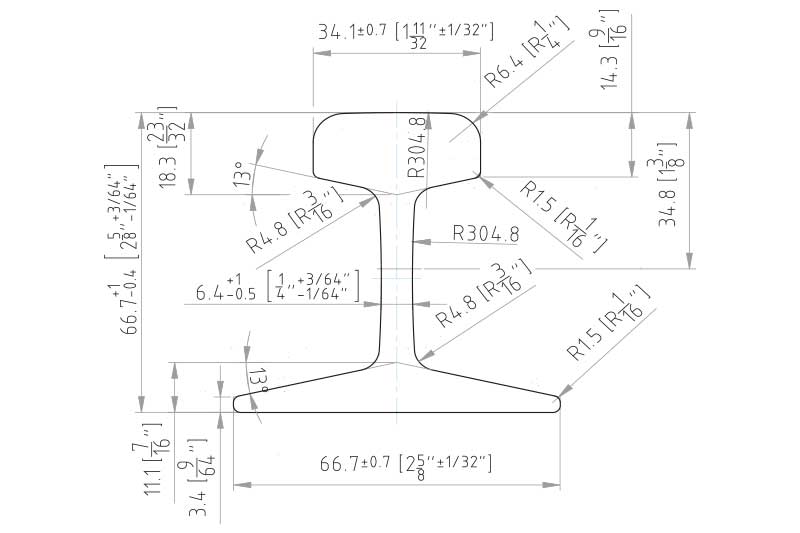

| ASCE20 | 20 | 9,92 | 66,7 | 5/8 | 66,7 | 2 5/8 | 34,1 | 1 11/32 | 6,4 | 1/4 | |

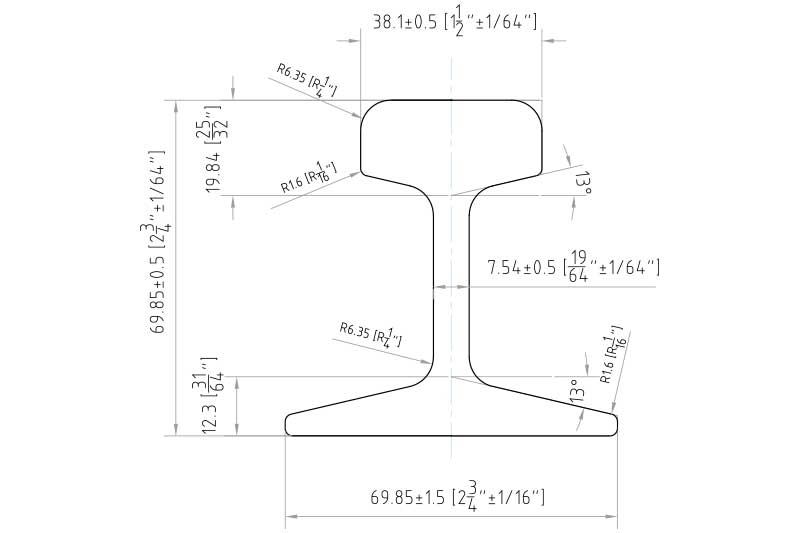

| ASCE25 | 25 | 12,4 | 69,8 | 2 3/4 | 69,8 | 2 3/4 | 38,1 | 1 1/2 | 7,5 | 19/68 | |

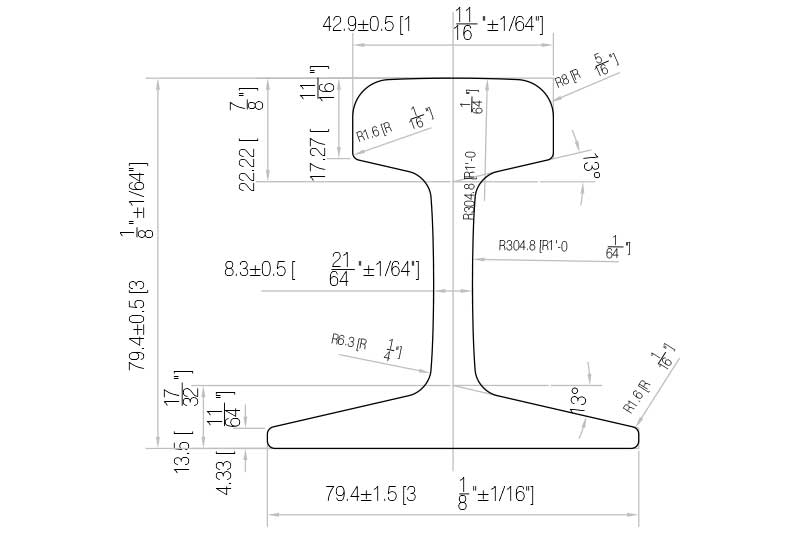

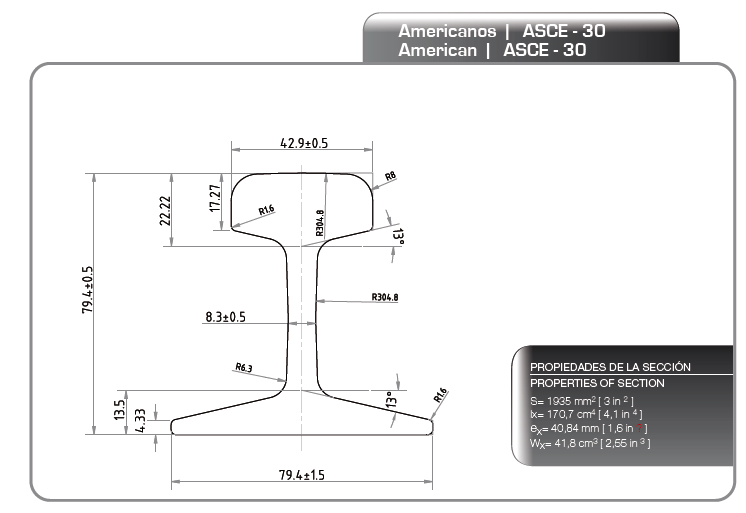

| ASCE30 | 20 | 14,88 | 69,8 | 3 1/8 | 69,8 | 3 1/8 | 42,9 | 1 1/16 | 8,3 | 21/64 | |

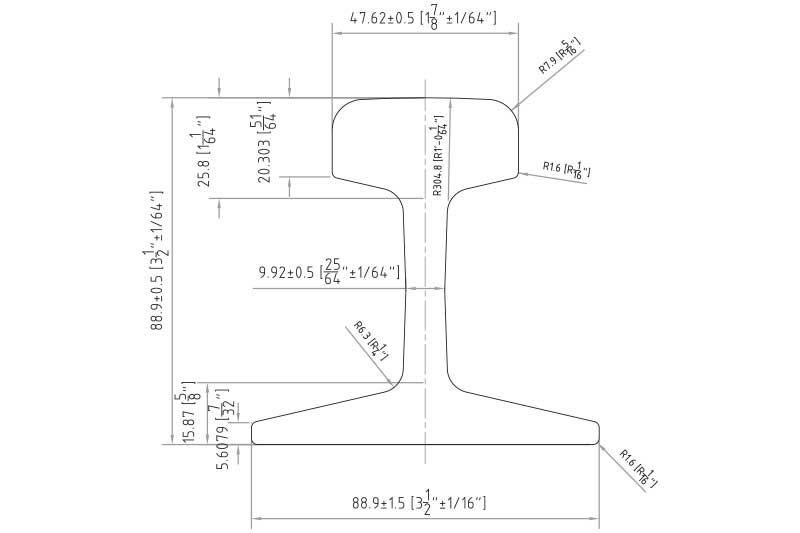

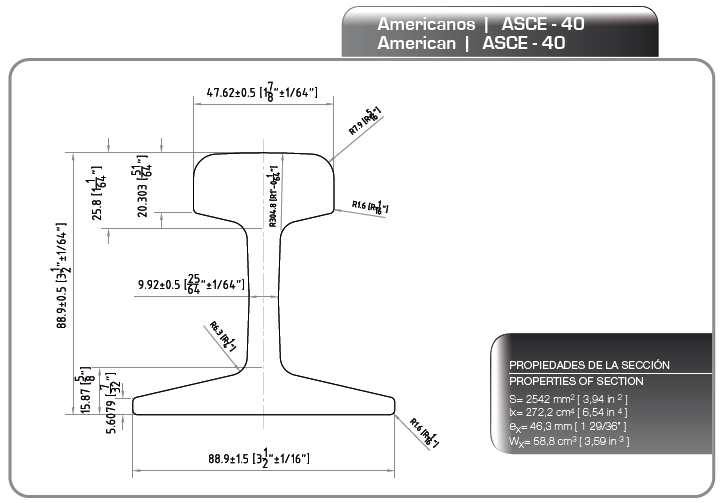

| ASCE40 | 40 | 19,84 | 88,9 | 3 1/2 | 88,9 | 3 1/2 | 47,6 | 1 7/8 | 9,9 | 25/64 | |

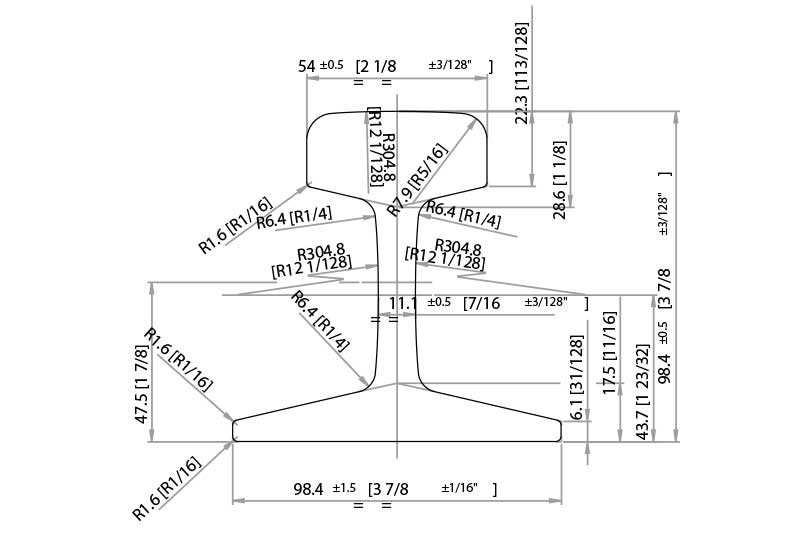

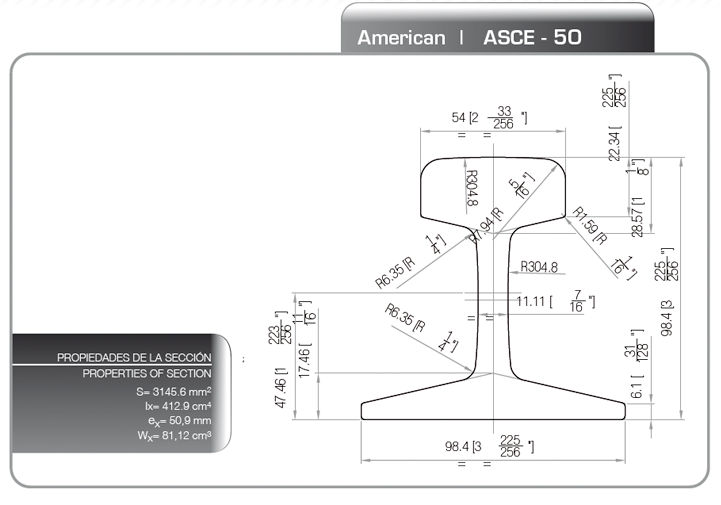

| ASCE50 | 50 | 24,65 | 98,4 | 3 7/8 | 98,4 | 3 7/8 | 54 | 1 7/8 | 11,1 | 7/8 | |

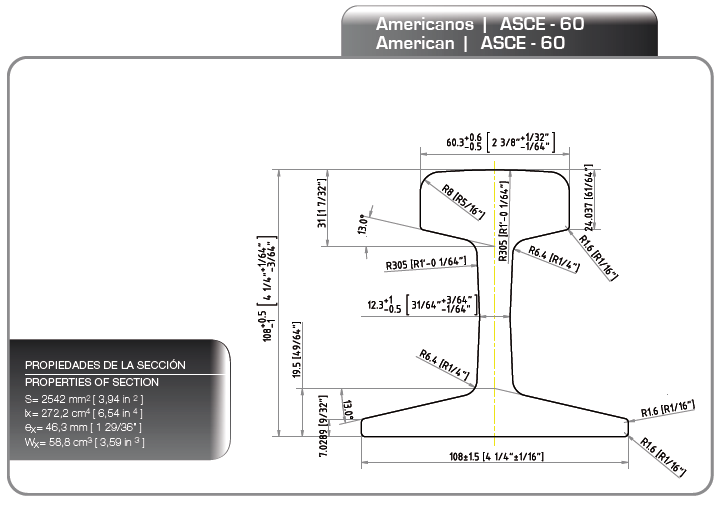

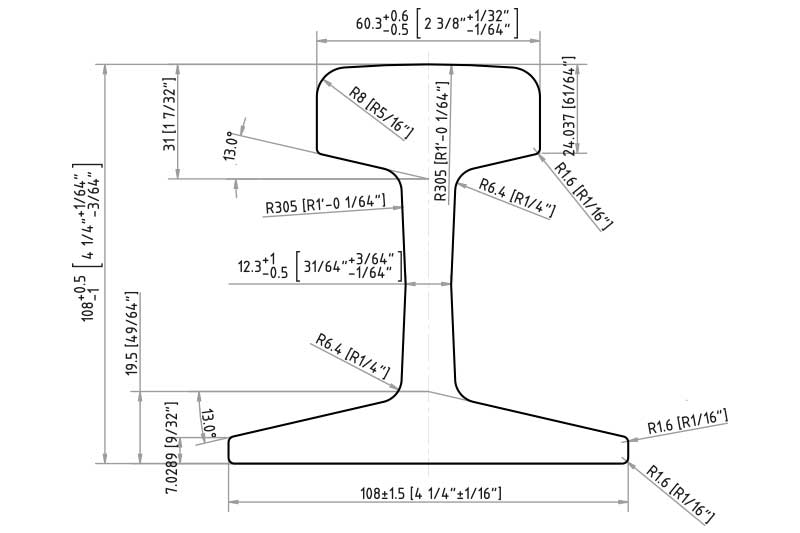

| ASCE60 | 60 | 29,76 | 108 | 4 1/4 | 108 | 4 1/4 | 60,3 | 2 3/8 | 12,3 | 31/64 | |

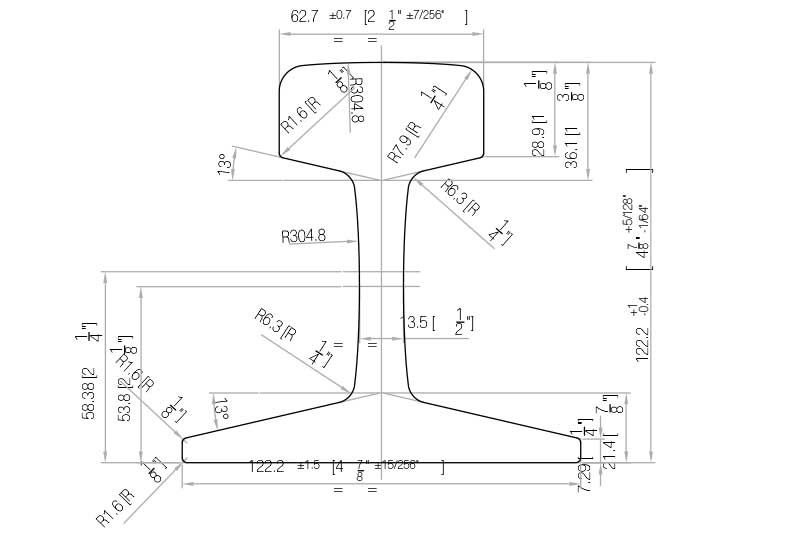

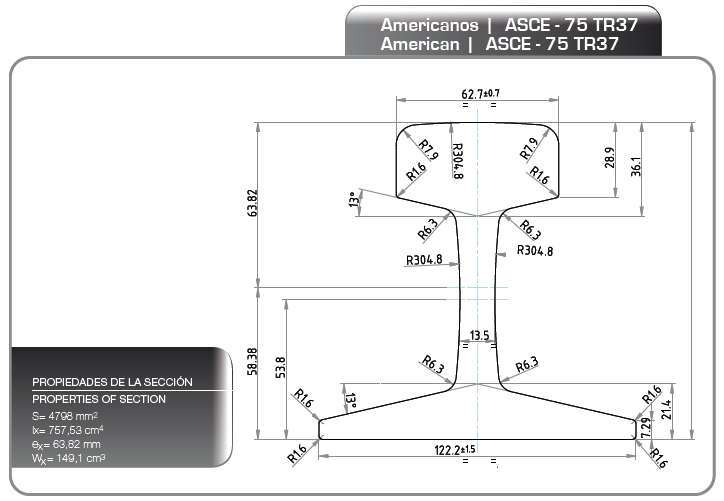

| ASCE75 (TR37) | 75 | 37,2 | 122,2 | 4 13/16 | 122,2 | 4 13/16 | 62,7 | 2 15/32 | 13,5 | 17/32 | |

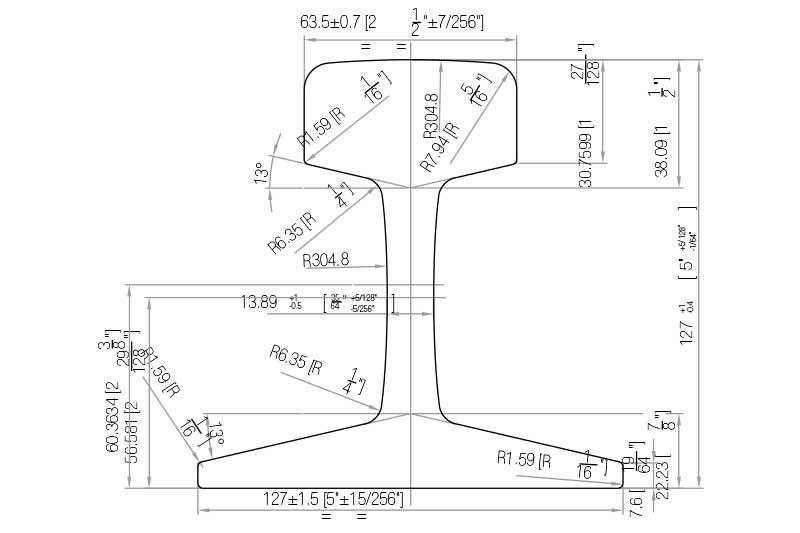

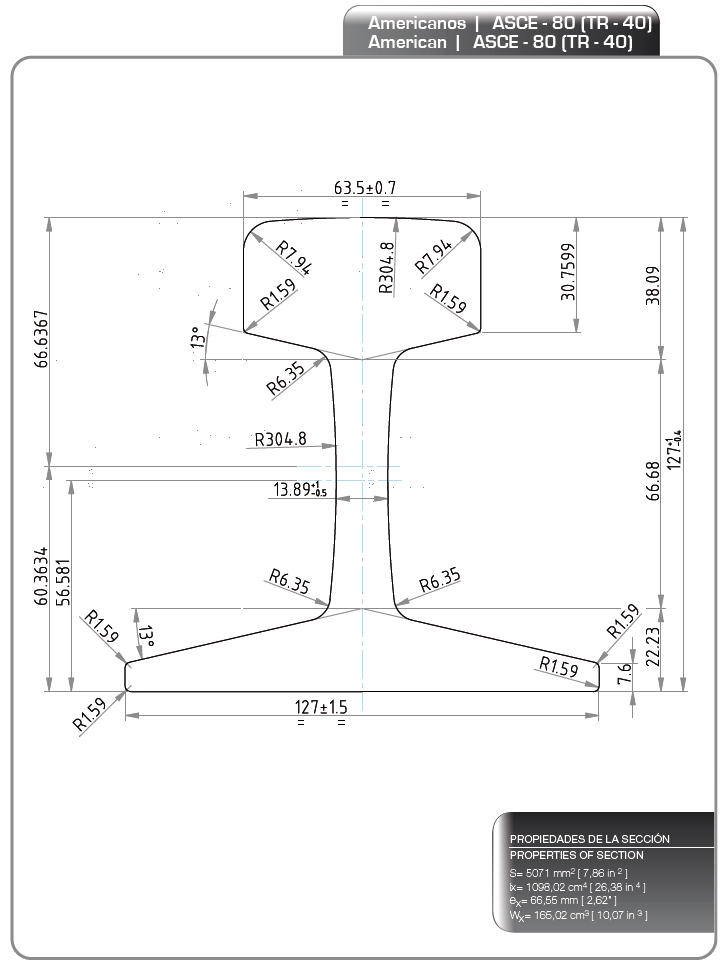

| ASCE80 (TR40) | 80 | 39,68 | 127 | 5 | 127 | 5 | 63,5 | 2 1/2 | 13,89 | 35/64 | |

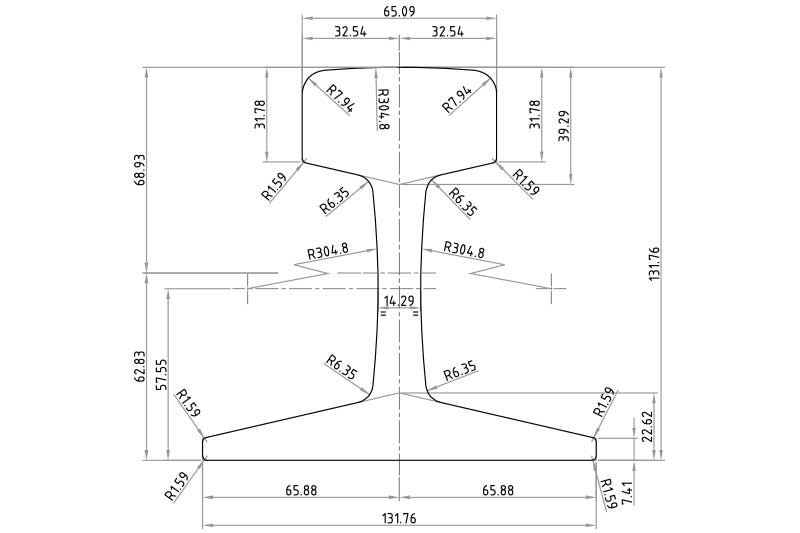

| ASCE85 | 85 | 42,16 | 131,76 | 5 3/16 | 131,76 | 5 3/16 | 65,09 | 2 9,16 | 14,29 | 9/16 | |

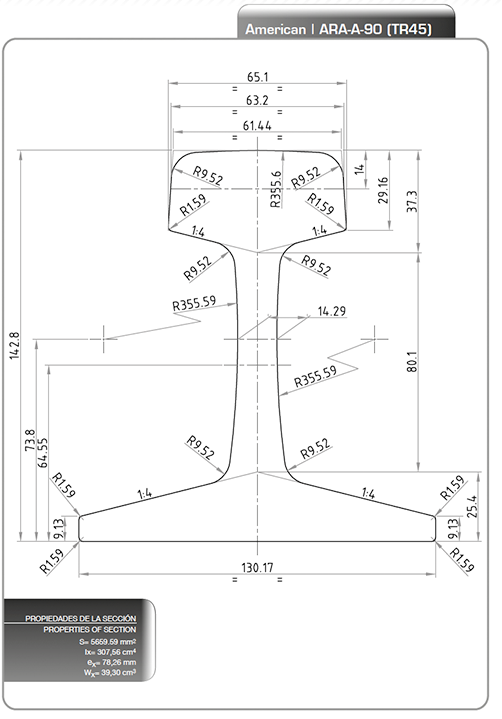

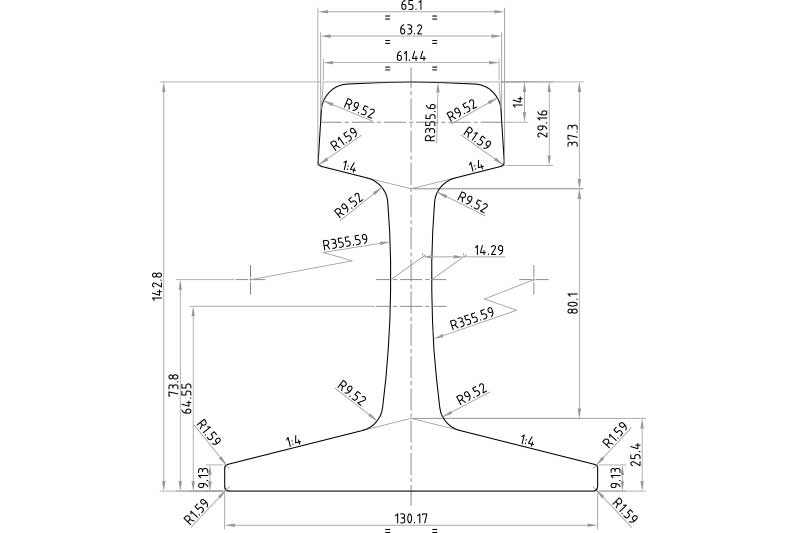

| ARA-A-90 (TR45) | 90 | 44,65 | 142,8 | 5 5/8 | 130,17 | 5 1/8 | 65,1 | 2 9,16 | 14,29 | 9,16 | |
Normas
Calidades del acero según normas y calidad Aulasa:
PERFIL |
CLASE DE ACERO | |
|---|---|---|
| SEGÚN NORMA | SEGÚN CALIDAD AULASA | |
| ASCE20 | - | R-550 |
| ASCE25-ASCE30 | - | R-700 |
| ASCE40-ASCE50 | - | R-800 |
| ASCE60-ASCE75-ASCE80 | R-700 |
R-800 |
| ASCE85- ARA A 90 | R-900 |
R-900 |
Perforación
Tabla de longitudes, taladros y planos:
PERFIL |
DISTANCIAS (mm) | DIÁMETRO DEL AGUJERO (mm) | ALTURA | |
|---|---|---|---|---|
| W1 | V | d | Z | |
| ASCE20 | 50,8 (2") | 101,6 (4") | 15,9 (5/8") | 29,8 (1 11/64") |
| ASCE25 | 50,8 (2") |
101.6 (4") |
15,9 (5/8") |
31,4 (1 15/64") |
| ASCE30 | 50,8 (2") | 101,6 (4") | 19,1 (3/4") | 35,3 (1 25/64") |
| ASCE40 | 63,5 (2 1/2") | 127 (5") | 22,2 (7/8") | 39,5 (1 9/16") |
| ASCE50 | 68,3 (2 5/8") | 139,7 (5 1/2") | 23,8 (1") | 43,7 (1 9/16") |
| ASCE60 | 63,5 (2 1/2") | 127 (5") | 23,8 (15/16") | 48,4 (1 29/32") |
| ASCE75 (TR37) | 68,3 (2 5/8") | 139,7 (5 1/2") | 28,6 (1 1/8") | 53,8 (2 15/128") |
| ASCE80 (TR40) | 63,5 (2 1/2") | 127 (5") | 25,4 (1") | 55,6 (2 3/16") |
| ASCE85 | 63,5 (2 1/2") | 127 (5") | 28,6 (1 1/8") | 57,5 (2 17/64") |
| ARA-A-90 (TR45) | 68,3 (2 11/16") | 139,7 (5 1/2") | 28,6 (1 1/8") | 65,5 (2 37/64") |
